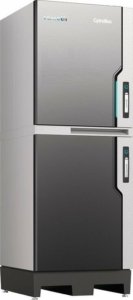

CytroBox
Das in Sachen Energieeffizienz neu gedachte Hydraulikaggregat von BoschRexroth für den Leistungsbereich von 7,5 kW bis 30 kW stellt die Vorzüge hydraulischer Antriebe effizient und platzsparend zur Verfügung. Dank der Schaltschrankbauweise kann das Aggregat auch bei engen Platzverhältnissen einfach und schnell in vorhandene Produktionslinien eingebaut werden. Die integrierte Sensorik mit Datenschnittstellen ermöglichen ein umfassendes Condition Monitoring, modernisieren die Produktion und erhöhen die Wirtschaftlichkeit.
- Effizienter Krafteinsatz mit ausgeklügeltem Energiemanagement
- Weniger Geräuschemission für mehr Arbeitskomfort
- Volle Leistung auf kleinem Bauraum
- Clever vernetzt zum Condition Monitoring
weitere Merkmale:
- Integrierter Antriebsregler
- Leistung bis 30 kW bei gleicher Baugröße und Schnittstellen
- Servoantrieb
- Reduziertes Druckflüssigkeitsvolumen durch entgasungsoptimiertem Behälter
- Optionaler Aufbau verschiedener Steuerungen möglich
Link zur Herstellerwebseite.
technische Daten:
allgemein
| Einbaulage | senkrecht | ||
| Leitungsanschlüsse | Druckanschluss | G1 1/4 | |
| Rücklauf | G1 1/2 | ||
| Aufstellungsort | Industriegebäude; stationäre Anwendung | ||
| Umgebungstemperaturbereich | (bei Betrieb) | °C | +10 … +40 |
| Gewicht | ohne Öl | kg | 500 … 550 (je nach Ausbaustufe und Ausstattung) |
| Korrosions-Schutzklasse | Behälter | Kunststoff (PP) | |
| Stahlbauteile | Verzinkt, lackiert pulverbeschichtet | ||
| Sockel | Polymerbeton | ||
hydraulisch
| Maximaler Betriebsdruck 1) | bar | 315 | ||
| Maximaler Volumenstrom 1) | l/min | 160 | ||
| Maximales Pendelvolumen | l | 50 | ||
| Maximaler Behälterinhalt | l | 150 | ||
| Druckflüssigkeitstemperaturbereich | °C | +5 … +70 | ||
| Zulässige Druckflüssigkeit 2) | Mineralöl (HLP) nach DIN 51524 | |||
| Maximal zulässiger Verschmutzungsgrad der Druckflüssigkeit 3) | Reinheitsklasse nach ISO 4406 (c) | Klasse 20/18/15 | ||
| Druckfilter 4) | Filterfeinheit | µm | 10 | |
| Füllstandsüberwachung | Vorwarnung | Einstellbar mittels Parameter | ||
| Abschaltung | Einstellbar mittels Parameter | |||
| Temperaturüberwachung (Druckflüssigkeit) | Vorwarnung | Einstellbar mittels Parameter | ||
| Abschaltung | Einstellbar mittels Parameter | |||
| Pumpe | Mindestvolumenstrom | l/min | 0 | |
| Viskositätsbereich Druckflüssigkeit | Bei Kaltstart 5) | mm²/s | ≤ 1000 | |
| Warmlaufphase 5) | mm²/s | 1.000 … 400 | ||
| Dauerbetrieb 5) | mm²/s | 400 … 16 | ||
| 1) | siehe Kennlinien auf der Herstellerwebseite. |
| 2) | Weitere Informationen und Angaben zum Einsatz von anderen Druckflüssigkeiten auf Anfrage. |
| 3) | Die für die Komponenten angegebenen Reinheitsklassen müssen in Hydrauliksystemen eingehalten werden. Eine wirksame Filtration verhindert Störungen und erhöht gleichzeitig die Lebensdauer der Komponenten. |
| 4) | Direkt am Block montiert |
| 5) | Siehe BoschRexroth Datenblatt 91485. |
elektrisch
| Spannung | (nach IEC 60038) | V AC | 400 … 500 (+10 % / -15 %) | |
| Frequenz | Hz | 50/60 | ||
| Schutzart nach EN 60529 | IP 54 | |||
| Maximale Vorabsicherung Motorschutzschalter | (kundenseitig) | HCS03 – 0070 | A | 50 |
| HCS03 – 0100 | A | 80 | ||
| HCS03 – 0150 | A | 125 | ||
Kühlwasserversorgung
| Volumenstrom | l/min | 20 |
| Eingangstemperatur | °C | +15 … +25 |
| Anschlüsse | Schnellkupplung Push-In Ø12 mm | |
| Maximaler Anteil Glycol | % | 30 |
| Maximaler Kühlwasserdruck | bar | < 10 |
Hinweis:
Eine Kühlwasserversorgung ist zwingend nötig, die Öltemperatur kann über Parameter eingestellt werden.
Der Schaltschrank ist luftgekühlt, der Elektromotor wassergekühlt. Die Druckflüssigkeit wird mittels Umwälzkreislauf mit einem Plattenwärmetauscher gekühlt.
Zusätzlich muss die BoschRexroth Projektierungsanleitung R911347582 IndraDyn S beachtet werden. Maximale Korngröße ≤ 100 μm.
Plattenwärmetauscher
| Wärmeleistung (für Druckflüssigkeit und Motor) | kW | 4; 10 |
| Eintrittstemperatur Öl | °C | 50 |
| Austrittstemperatur Öl | °C | 43 |
| Eintrittstemperatur Wasser | °C | 20 |
| Austrittstemperatur Wasser | °C | 25 |
